Switch 2 采用英伟达T239 性能媲美PS4

推主@Kurnalsalts发布了一张据说是Switch 2芯片组的部分特写照片，确认Switch 2使用英伟达的Tegra 239芯片组，这也平息了网络上关于这款混合主机技术细节的争论。

Switch 2公布时，我们了解到它支持4K/60FPS输出（底座模式），但关于核心芯片的信息却不多。此前已知任天堂与英伟达合作，采用定制的Tegra SoC，因此猜测Switch 2可能会用上下一代Tegra 239芯片。

现在，这一猜测得到证实，网友@Kurnalsalts分享了一张芯片照片，上面清楚标注着“T239”，正是英伟达的Tegra 239芯片。

照片没提供更多细节，芯片规格还得靠之前的信息推测。据了解，Tegra 239搭载八个Arm Cortex-A78C核心，GPU结合了Ada Lovelace和Ampere架构，拥有1536个CUDA核心。CPU主频预计在1.1 GHz到1.5 GHz之间，视底座模式会有所变化。此外，它采用128位LPDDR5内存接口。

根据Digital Foundry 2023年发布的文章，以下是关于NVIDIA T239处理器的关键信息总结：

T239概述

定位：T239是NVIDIA为任天堂定制的下一代Tegra处理器。

起源：T239基于NVIDIA的T234处理器（用于汽车和机器人领域），但经过大幅裁剪和优化，以适应移动游戏设备的需求。

定制性：与初代Switch使用的标准Tegra X1不同，T239是为任天堂游戏机量身打造，包含特定游戏优化功能。

技术规格

CPU：

采用八核ARM Cortex-A78C CPU集群，适合游戏设备。

与T234的A78AE核心不同，A78C更高效，避免了汽车领域所需的核心冗余验证设计。

GPU：

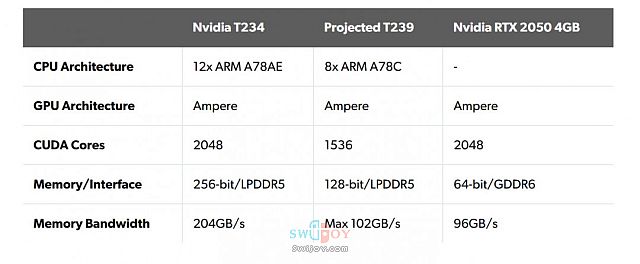

基于NVIDIA RTX 30系列的Ampere架构，包含1536个CUDA核心（约为T234的75%）。

部分功能从最新的Ada Lovelace架构（RTX 40系列）反向移植，如改进的时钟门控（提升低功耗效率）和媒体编码/解码模块（支持AV1等格式）。

支持硬件加速光追（RT）和DLSS上采样，但无深度学习加速器（DLA），DLSS处理完全依赖GPU的Tensor核心。

内存：

配备128位LPDDR5内存接口，提供更高的带宽，解决初代Switch内存瓶颈问题。

推测RAM容量为8-12GB，远超初代Switch的4GB。

文件解压缩引擎（FDE）：

T239新增硬件模块，类似PS5的解压块，可快速将存储中的资产解压到内存，显著缩短加载时间（如传闻《荒野之息》加载时间接近零）。

其他特性：

支持NVIDIA的NVN2图形API（Switch图形API的升级版），专为T239优化。

包含光流加速器（DLSS 3帧生成核心组件），但因基于Ampere而非Ada Lovelace，帧生成效果可能有限。

制造工艺

8nm工艺：知名泄密者kopite7kimi称T239采用三星8nm DUV工艺（与RTX 30系列相同），但这引发了对手持设备功耗和散热的担忧。

工艺影响：8nm工艺下，T239需低频运行以控制功耗，类似初代Switch的低频策略。

性能表现

模拟测试：Digital Foundry使用下调至750MHz的RTX 2050（Ampere架构，2048 CUDA核心）模拟T239性能，测试游戏包括《赛博朋克2077》《控制》等：

在720p分辨率下，游戏可维持30fps，启用DLSS后1080p表现依然流畅，部分优化后可能达60fps。

4K DLSS上采样对T239计算成本过高，可能难以实现，除非有额外硬件支持（如T234的DLA）。

与PS4/Steam Deck比较：

T239性能预计超越PS4，但低于PS4 Pro，接近或略优于Steam Deck（7nm工艺，163mm²）。

得益于DLSS和现代架构（光追、网格着色器等），T239在画质和效率上可“超车”其原始性能。

局限性：

8nm工艺可能限制性能和电池续航，需低频运行以控制功耗。

光追性能有限，移动设备GPU周期宝贵，实际游戏中可能较少使用RT。

市场定位：

T239使Switch 2能运行优化后的当前世代游戏（720p-1080p，部分达1440p），但无法与PS5/Xbox Series匹敌。

结合DLSS和快速加载，Switch 2将提供显著优于初代Switch的体验，目标是便携与家用混合的独特市场。

未解之谜

时钟频率：T239的确切频率未知，泄露信息（2025年1月）显示 底座模式下GPU为1007MHz，CPU为998.4MHz，内存带宽102.4GB/s，但需进一步验证。

工艺确认：8nm与5nm之争尚未有定论，需TechInsights等机构拆解最终硬件确认。

DLSS效率：T239的Tensor核心在低功耗下运行DLSS成本较高，实际效果需更多优化和测试。

总结

T239是NVIDIA为任天堂Switch 2打造的定制Tegra芯片，基于Ampere架构（30系显卡），融合部分Ada Lovelace（40系显卡）特性，配备八核A78C CPU、1536 CUDA核心、LPDDR5内存和文件解压缩引擎。它支持光追和DLSS，性能预计超越PS4，接近Steam Deck，能运行优化后的当前世代游戏（720p-1080p）。制造工艺可能是三星8nm，影响功耗和性能。虽非PS5级硬件，但T239通过DLSS和快速加载显著提升Switch 2体验，巩固任天堂在混合主机市场的竞争力。
