牛人自制限量Switch迷你街机复古外壳底座

有人玩 Switch 用掌机模式,有人玩 Switch 用 TV 模式。而现在,你可以试试复古街机模式了。

这套手工电焊的 Nintendo Switch DOCK 由 JZ 的一位辽宁铁岭读者制作,也是一位日常玩 3D 打印的好手。他先使用 CorelDraw 制作图纸,自己制作了电路板盒子,随后采用镀锌铁经过线切割加工焊接,并在外表面进行了静电喷涂。

DOCK 自带散热风扇,有效避免掌机长时间游戏后的屏幕弯曲问题(滑稽)以及后支撑架折断问题(再一次滑稽)。非常适合自用或送给用 Switch 的朋友作为贴心礼物。如果你想知道整个 DOCK 的有趣制作过程,可以查看本文后半篇章。

DOCK 将于4月15日后制作完成发货。下单后,JZ 将先邀请你进入 JZ 主机玩家群,目前已有 137 位拥有 Switch/PS4/Xbox/VR 等硬件设备的读者在群中不分白天黑夜地肝。

关于硬件参数

材质:1mm厚铁板 线切割后焊接

涂层:静电喷涂

尺寸:200mmx200mmx260mm

电压:5v

启乐 SWIJOY

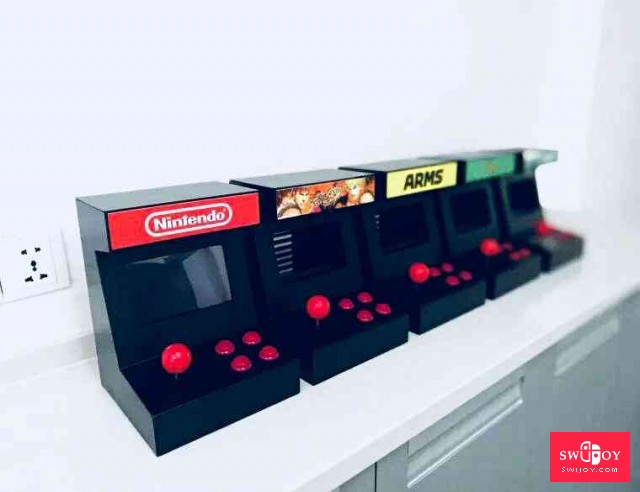

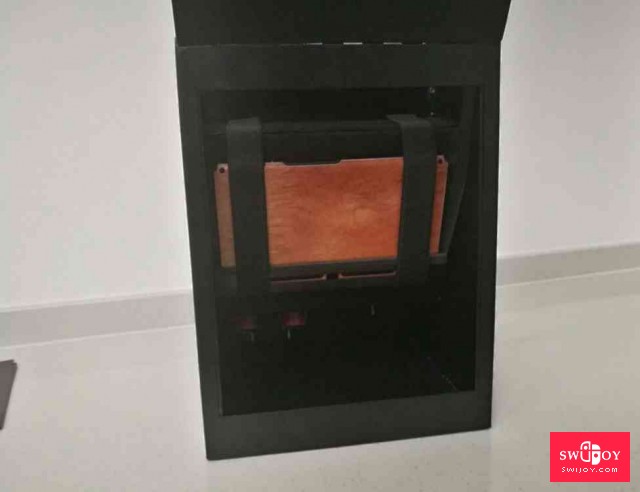

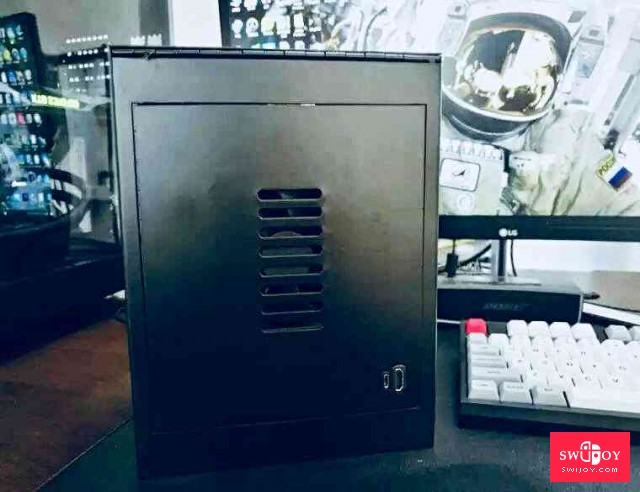

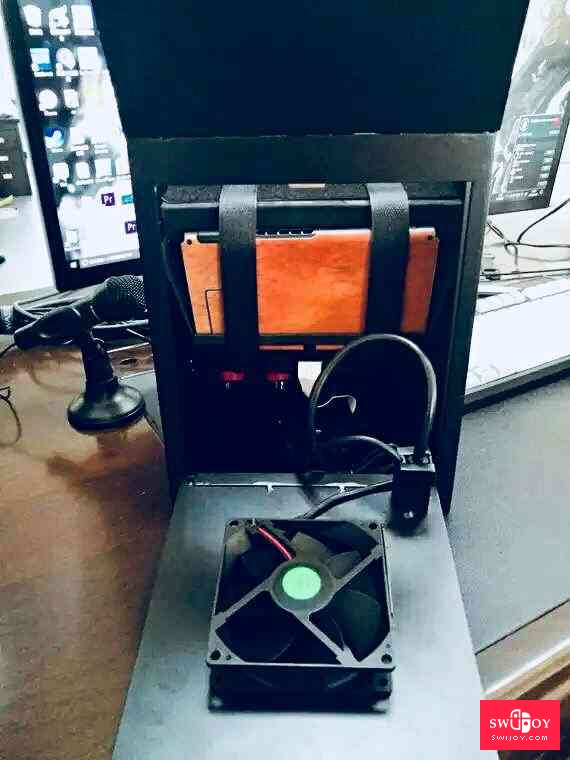

背面和开盖后展示,盖面贴合一个独立风扇,掌机由魔术贴固定

启乐 SWIJOY  启乐 SWIJOY启乐 SWIJOY

仍然可以用原装电源线和 HDMI 线外接出去。注意街机上的按钮和摇杆为装饰物,并非用于游戏操作

启乐 SWIJOY启乐 SWIJOY

关于制作过程

大家好,我是大锤。入手 Switch 的小伙伴应该知道原厂的 Dock 散热简就是翔,主机模式下很多机器因为散热不好导致变弯,作为一个直男 + 手工爱好者机器变弯是绝对不能忍的,于是萌发了自制一款带散热的街机底座的想法。

为什么要做成街机外观呢,你可能会骂我,但我不得不说确实是因为情怀。自从情怀两个字被商家当作营销手段后很多朋友对这二字是嗤之以鼻,但对于从那个年代生活过的伙伴们来说确实值得我们怀念。

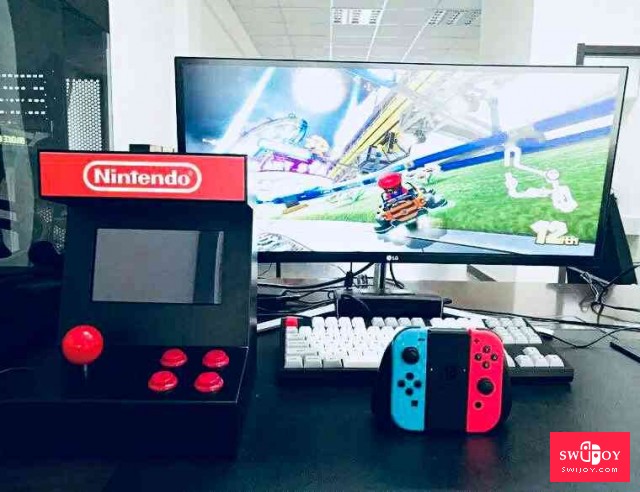

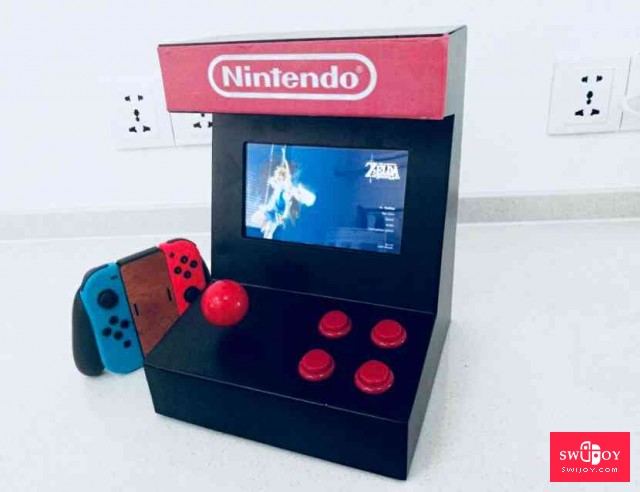

小时候我们这儿铝皮易拉罐两毛钱一个,每天上下学的路上就是搜集易拉罐,踩扁,放进书包里,放学后找个收破烂的大爷卖掉,然后拿着换来的钱一头扎进游戏厅,但是后来随着铝皮易拉罐的贬值和游戏币的涨价,加上游戏厅高年级小混混的恐吓,这种好日子就一去不复返了。所以街机对于我来说有一种特殊的情感,熟悉的摇杆和按键就是童年的标志。有点扯远了,接下来先上张完成版的图装个逼先,后面是制作流程。

启乐 SWIJOY

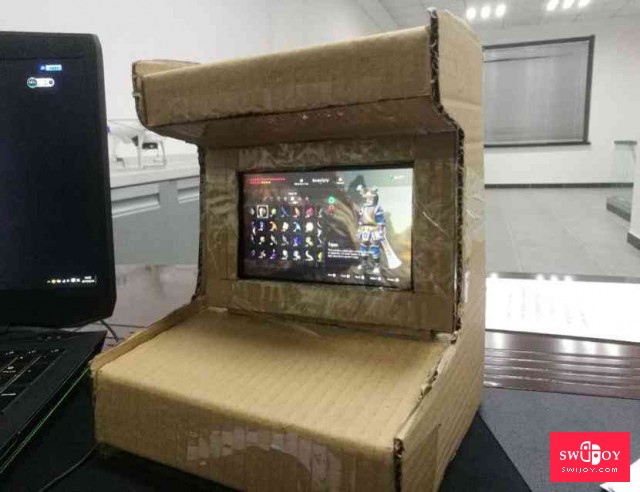

先制作的一个“大样”,硬纸板材质,我暂且把它算为1.0版。接下来的制作都是按照这个比例进行的

启乐 SWIJOY

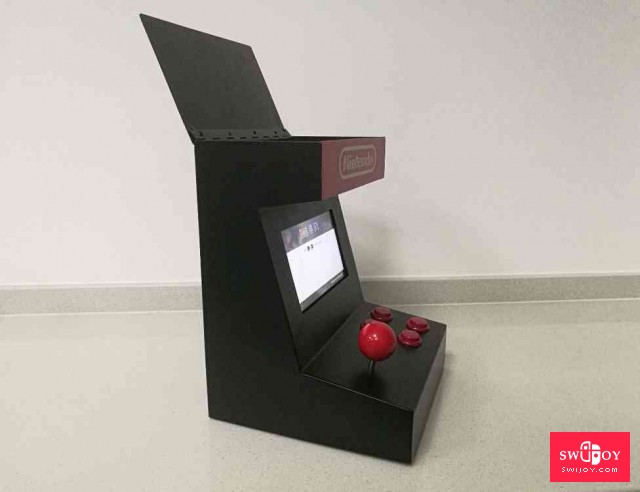

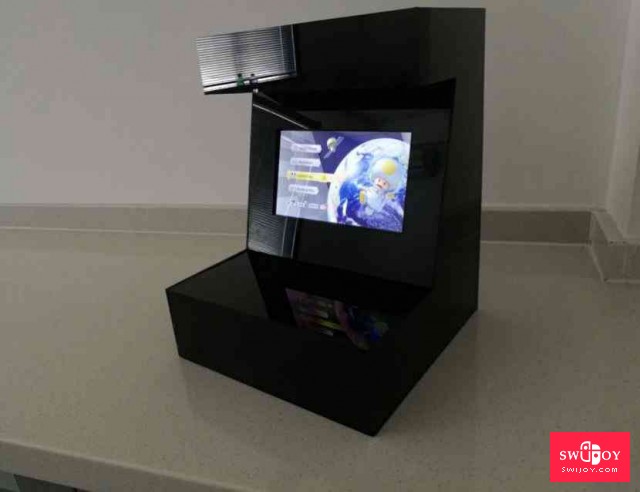

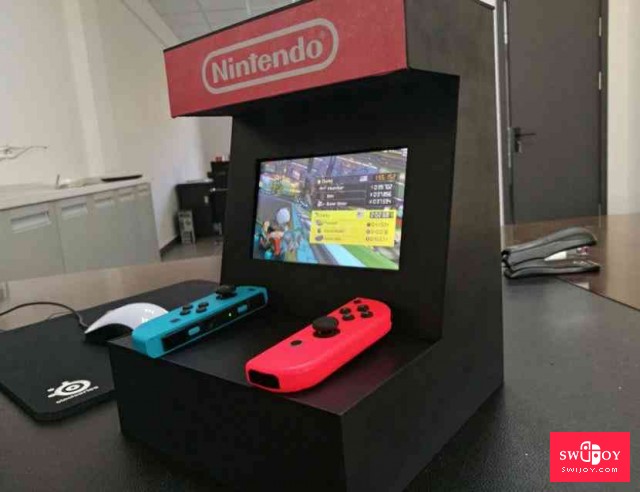

之后用 CorelDraw 画出图纸,找了家广告公司雕刻出来,回家组装成了2.0

启乐 SWIJOY

亚克力的光面看起来缺少质感,所接下来喷成了哑光漆,但缺点是漆面不牢固。而且亚克力材料你懂的,也非常脆弱,接下来准备换材料,换工艺

启乐 SWIJOY

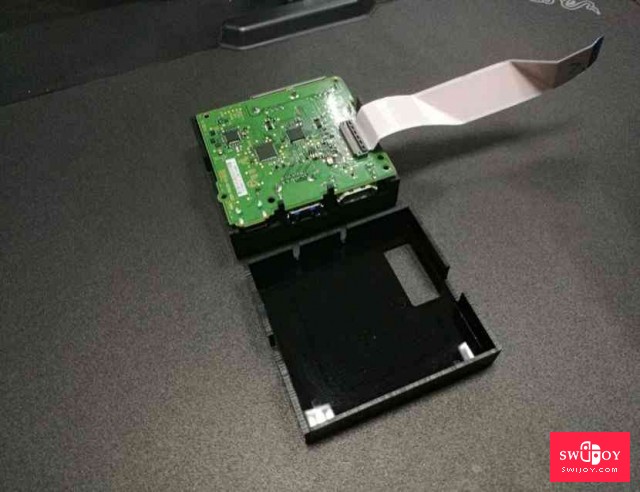

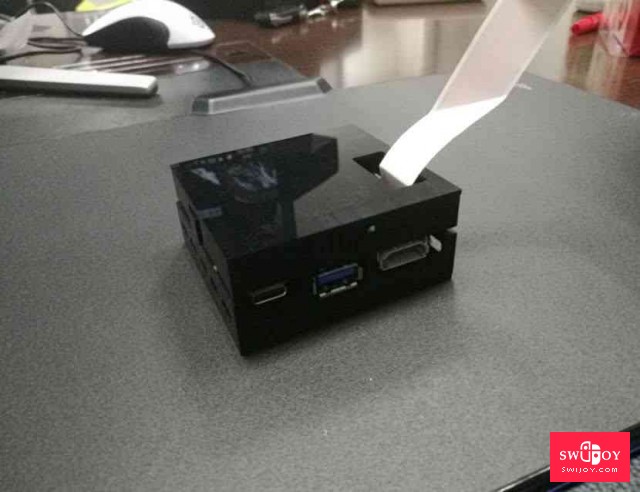

外观确定之后开始着手制作内部的电路板盒子,老任的 Dock 结构非常简单,就这么一块电路板和一根排线连接的 Type-C 接口。但是这个简单的盒子却费了很多功夫,由于雕刻机刀头存在误差,所以只能通过手工不停的测量尺寸反复的修改最后确定一个尺寸把电路板完美的放进盒子里

启乐 SWIJOY启乐 SWIJOY

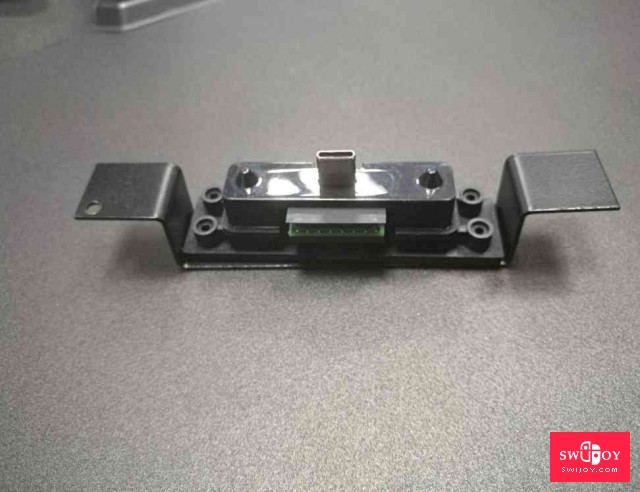

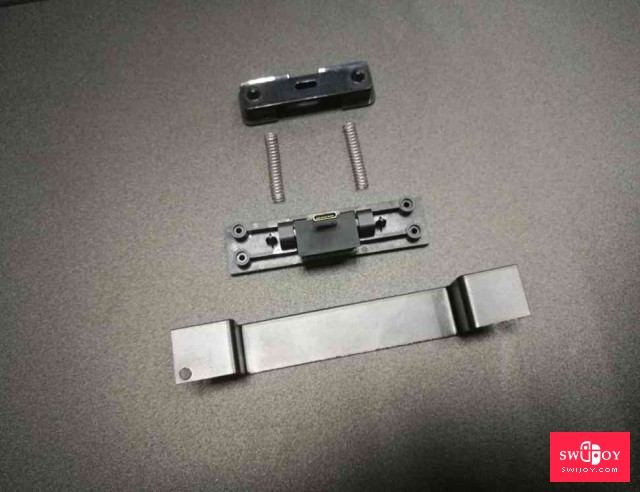

底座上的 Type-C 接口负责供电和视频传输,加工了一个简单的零件调整高高度就能让它和主机完美对接

启乐 SWIJOY 启乐 SWIJOY

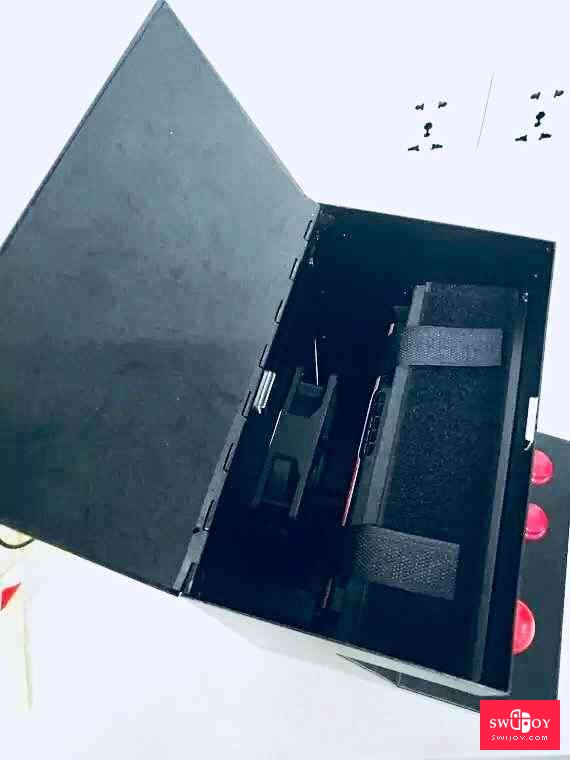

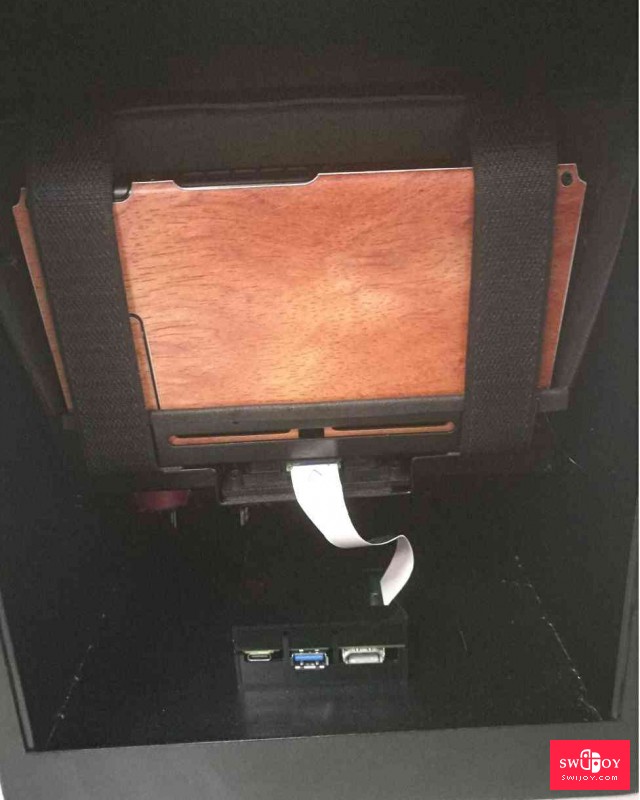

主机插槽费了很多脑筋,背板最开始和原厂 Dock 同样的高度,但是这样做就完全失去了这次改造的意义,散热几乎没有。而且插槽做大了屏幕和面板会有缝隙,做小了导致插拔主机非常困难。最后的解决方法是把背板高度降低,让主机大部分暴露在风扇的范围内,插槽内部用 EAV 海绵粘贴防止刮伤主机。固定方式采用软连接,其实就是两条魔术贴,既可以让屏幕和面板紧密贴合又不影响散热

启乐 SWIJOY

电路板上有 3 个 USB 接口,其中两个只能传输数据,幸运的是有一个可以提供供电,这样就省去了增加一个电源插头的麻烦。风扇的 USB 接口是可串联的,这样日后想外接设备的时候不至于没有 USB 接口可插

启乐 SWIJOY

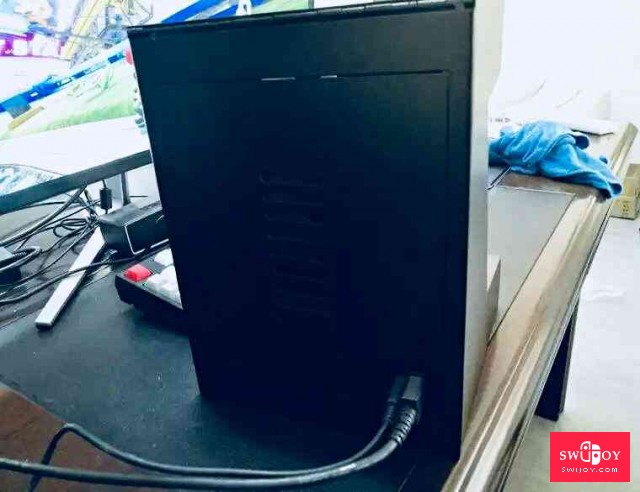

由于电路板盒和 Type-C 接口之间的排线长度有限,所以只能把电源线和 HDMI 线通过延长线的方式固定在外壳上,实现和原厂 Dock 一样的功能

启乐 SWIJOY

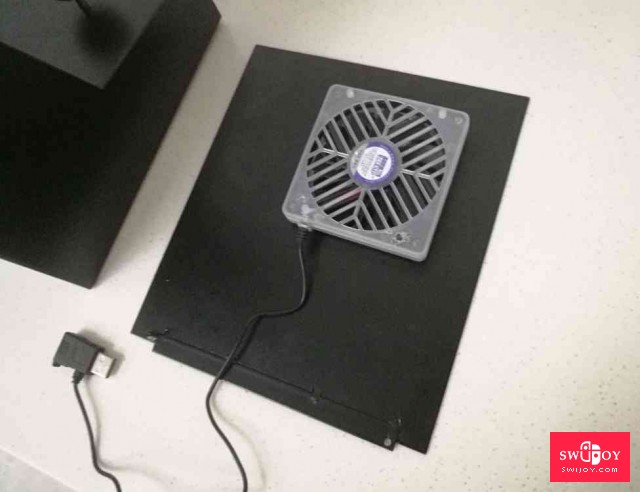

上盖是磁铁吸附的,方便开合,在这里拔插主机

启乐 SWIJOY

最后,这个版本的材质是镀锌铁经过线切割加工焊接成型的,外观采用静电喷涂工艺,所以非常结实漆面耐磨。未来,大锤我还会给大家看更多我通过 3D 打印等制作的电动器械,包括我们也在计划为大家制作即将上线的 Nintendo LABO 的 3D 打印版,以获得比官方纸卡版更好的耐用性,敬请关注。
